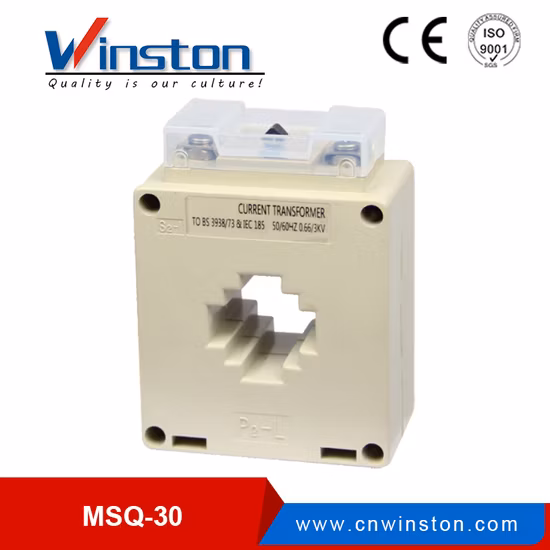

Transformador de corrente de núcleo dividido trifásico Cts (MSQ

Informações básicas.

Modelo Nº.	MSQ-30
Fase	Três
Condição de operação	Interior
Uso	Medição
Forma de enrolamento	Tipo de camada única e enrolamento firme
Meio isolante	Materiais isolantes comuns
Instalação	Tipo de barramento
Estrutura do circuito magnético	Tipo de estágio único
Princípio da Transformação de Tensão	Tipo eletromagnético
Antiparada	Transformador de corrente de núcleo dividido
Tensão de teste nominal	3kV CA (1min)
Corrente Secundária	5A / 1A
Tensão de isolamento nominal	CA 0,72 kV
Temperatura de trabalho	-10~+50
Frequência nominal	50/60Hz
Usar	Industrial
Ração	30/5A-300/5A
Garantia	2 anos
Certificado	Esse
Pacote de transporte	Caixa de papelão padrão para exportação
Especificação	ESSE
Marca Registrada	Winston
Origem	China
Capacidade de produção	100000 PCS/Ano

Descrição do produto

Descrição
Os transformadores de corrente da Série MSQ foram especialmente projetados para facilitar sua instalação em redes novas ou já existentes. Podem ser instalados sem a necessidade de abrir nenhum circuito de cabos ou barramentos. A conexão de TCs convencionais geralmente requer a interrupção da corrente do lado primário para a passagem de cabos ou barramentos pelo núcleo do transformador, conectando-os aos terminais primários.

Recurso
Dois métodos de instalação: Painel/Barramento.
Ampla janela interna, permitindo a fixação de cabos grandes ou barramentos
Ampla gama de tamanhos para acomodar todas as instalações existentes
Corrente primária de 5A a 5000A

Especificações

Dados técnicos e dimensões

Detalhes do produto

Nossos Serviços
Informações comerciais

Frequência nominal	50Hz/60Hz
Tensão de teste nominal	3kV CA (1min)
Corrente térmica nominal de curta duração (lth)	60 pol.
Corrente dinâmica nominal (ldyn)	2,5 litros
Tensão nominal (Um)	0,72 kV CA
Sobrecarga contínua (ld)	1,2 pol.
Temperatura de operação	-10°C~50°C
Classe de autoextinção de habitação	Voz
Fator de segurança	FS 5
Corrente secundária	5A/1A

Tipo	Ração (A)	Potência nominal (VA)
		Classe: 0,5	Classe: 1.0
MSQ-30	30/5	-	1,5(2T)
MSQ-30	40/5	-	1,5(2T)
MSQ-30	50/5	-	2,5(2T)
MSQ-30	60/5	-	2,5(2T)
MSQ-30	75/5	-	1,5
MSQ-30	80/5	-	1,5
MSQ-30	100/5	-	2,5
MSQ-30	150/5	-	3,75
MSQ-30	200/5	5	5
MSQ-30	250/5	5	7,5
MSQ-30	300/5	5	10

1. Resposta rápida: qualquer dúvida ou pergunta será respondida em até 24 horas.

2. Produto de qualidade: Empresa fabricante, cada um dos produtos é testado e calibrado.

3. Hospitalidade: Ofereça um serviço sorridente e sua visita será muito bem-vinda

4. Entrega rápida: o prazo de entrega geralmente é de 3 a 7 dias, em outras ocasiões depende da quantidade do pedido.

Termos de negociação	FOB, CIF, CFR, EXW
Condições de pagamento	T/T, L/C, Western Union, Paypal, Custódia, MoneyGram
Condições de pagamento	Depósito de 30% adiantado, saldo de 70% antes do envio.
Prazo de entrega	3-7 dias úteis após o depósito, 2-4 dias úteis para inventário
Embalagem	Caixa neutra, caixa de madeira para tamanho grande
Envio	Por mar, por ar e por entrega expressa
Condições de pagamento	Depósito de 30% adiantado, saldo de 70% antes do envio.
Prazo de entrega	3-7 dias úteis após o depósito, 2-4 dias úteis para inventário
Embalagem	Caixa neutra, caixa de madeira para tamanho grande
Envio	Por mar, por ar e por entrega expressa
